スタンフォード大学の学生が学ぶ最小二乗法データフィッティング

目次



はじめに

スタンフォード大学には

機械学習を学ぶ上での第一歩として、

Introduction to Matrix Methods (EE103)という授業があります。



今回の記事では、

この授業の教科書である

Introduction to Applied Linear Algebraを

読んだ際の技術メモです。



この教科書は下記のリンクのページから

pdfをダウンロードすることができます。



本記事では、

上記の教科書の最小二乗法によるデータフィッティングの部分のみのメモです。

他の部分に関しては、下記の記事を参照下さい。

myenigma.hatenablog.com

myenigma.hatenablog.com

myenigma.hatenablog.com



最小二乗法による多項式データフィッティング

線形方程式、Ap = bにおいて、

Aに各次数のx座標を格納し、

bに対応するy座標のデータを格納した状態で、

最小二乗法を実施すると、

任意の次数の多項式において、

データフィッティングを実施することができます。

pはデータフィッティングにおける、

各次数の重みパラメータベクトルになります。

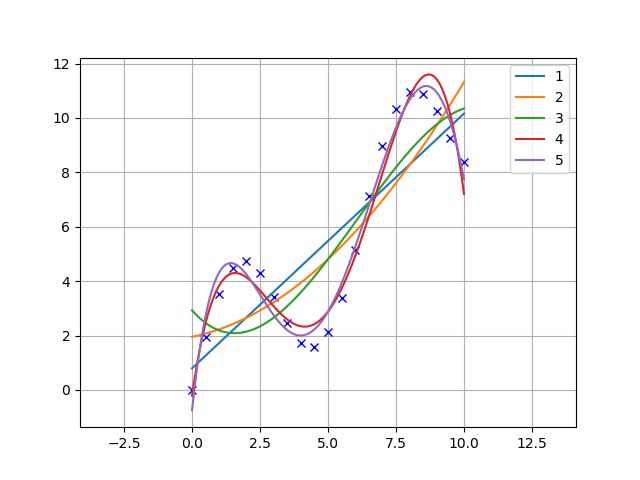

下記は、あるデータを様々な次数の多項式で

データフィッティングした結果です。

f:id:meison_amsl:20180727214050p:plain

コードは下記の通りです。

using PyPlot


function get_sin_training()

    x = [i for i in 0:0.5:10]
    y = sin.(x)*3.0 + x

    return x, y
end


function construct_polynomial_matrix(tx, degree)
    nteaching=length(tx)
    A = fill(1.0, (nteaching,1))
    for i in 1:degree
        At = tx.^i
        A = hcat(A, At)
    end

    return A
end


function polynomial_fitting(tx, ty, degree, x)

    A = construct_polynomial_matrix(tx, degree)

    # calc parameter vector
    pv = inv(A'*A)*A'*ty

    Ap = construct_polynomial_matrix(x, degree)

    y = Ap*pv

    return y
end


function main()

    tx, ty = get_sin_training()

    x = [i for i in 0:0.1:10]
    plot(tx, ty, "xb")

    for d in 1:5
        y = polynomial_fitting(tx, ty, d, x)
        plot(x, y, label=string(d))
    end

    axis("equal")
    legend()
    show()

end

main()



上記の図を見ると分かる通り、

与えられたデータに対して、

次元を増やしていくと、

その点とフィッティング線の誤差は小さくなりますが、

他の入力に対しては、汎用性が無くなってしまいます。

これを過学習といいます。

これに対応する方法としては、

データを学習データとテストデータにわけ、

学習データのフィッティング結果を、

テストデータで評価し、次元を決める方法があります。

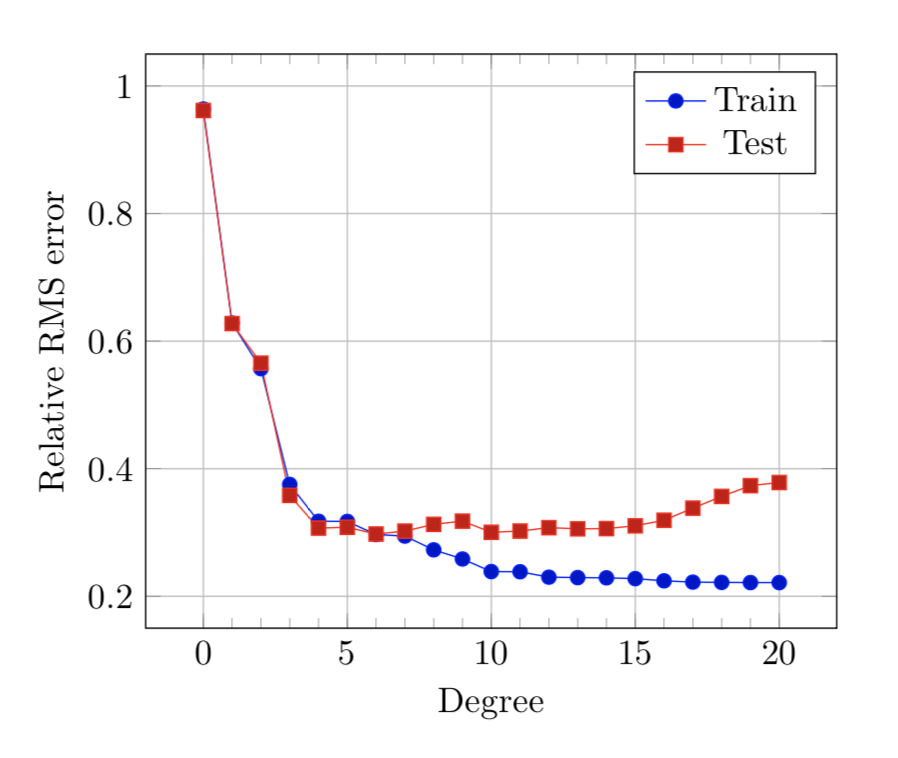

下記の図は、

ある学習データとテストデータにおいて

多項式フィッティングの次元を増やした場合、

学習データの誤差は次元が増える毎に減りますが

テストデータに対する誤差は逆に増えていることがわかります。

そこで、テストデータの誤差が

一番小さくなる次元数を選べば良いということになります。

f:id:meison_amsl:20180729150255p:plain



ファイナンスでの線形回帰の使い方

ファイナンスでは、各投資先の今後のリターンを

市場価格からの線形回帰モデルで表すことが多い。

市場価格から、かならずオフセット的に得られるリターンと、

時間とともに、変動する部分を線形回帰モデルで表す。

また、線形回帰モデルと実際の値の差をグラフにしたものを、

de-trented 時系列データといい、

各時刻で予測を上まったのか、下まわったのかを確認することができる。



Seasonal Fitting

周期的に変化するデータにおいて、

その周期が事前に分かる場合、

線形最小二乗法を使うことで、

そのようなデータもフィッティングすることができます。



データ全体の線形傾向を表した項と、

周期的な各オフセット量を、

最小二乗法で計算します。

これをSeasonal Fittingというようです。

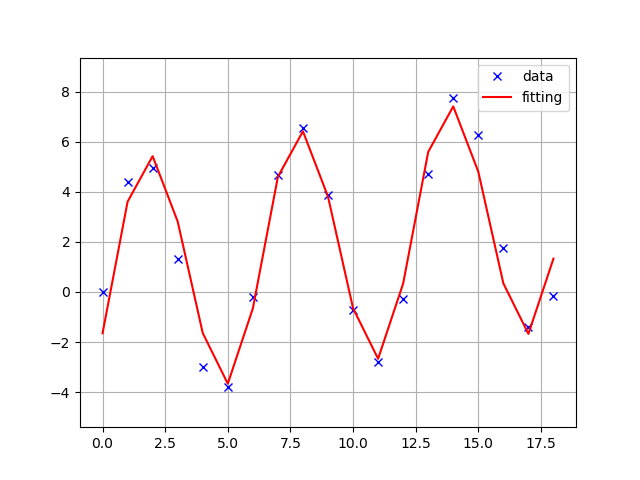

例えば、下記のようなフィッティングが可能です。

f:id:meison_amsl:20180727202639p:plain

コードは下記の通りです。

using PyPlot

function get_sin_training()

    x = [i for i in 0:18]

    y = sin.(x)*5.0 + x/5

    return x, y
end

function construct_polynomial_matrix(tx, degree)
    nteaching=length(tx)
    A = fill(1.0, (nteaching,1))
    for i in 1:degree
        At = tx.^i
        A = hcat(A, At)
    end

    return A
end


function seasonal_fitting(tx, ty, cycle)

    nteaching=length(tx)

    A = []

    ind = 1
    while ind <= nteaching
        for j in 1:cycle
            t = fill(0.0, cycle)
            t[j] = 1.0
            Ar = vcat([ind], t)
            ind += 1

            if length(A) == 0
                A = Ar'
            else
                A = vcat(A, Ar')
            end

            if ind >= nteaching
                break
            end
        end
    end

    pv = inv(A'*A)*A'*ty

    y = A*pv

    return y
end



function main()
    tx, ty = get_sin_training()

    plot(tx, ty, "xb", label="data")

    cycle = 6
    y = seasonal_fitting(tx, ty, cycle)

    plot(tx, y, "-r", label="fitting")

    axis("equal")
    legend()

    show()
end


main()



Auto regressive fitting

Auto regressive fitting (AR fitting)は、

各時刻tのデータを、

その前のt-1からt-1-MのM個の過去のデータの

重み付き足し算で近似する近似方法です。

f:id:meison_amsl:20180801212049p:plain



日本語では自己回帰モデルと呼ばれます。



ARモデルでは、t-1 から t-1Mのデータの重みを、

最小二乗法を使って計算できます。



実際にAuto regressive fittingを実施した結果が下記です。

f:id:meison_amsl:20180731210837p:plain

今回はM=4として、過去4つのデータを元に、

各時刻のデータを近似しています。



コードは下記の通りです。

using PyPlot

function get_sin_training()

    x = [i for i in 0:20]

    y = sin.(x)*1.0 + x/5

    for i in 1:length(y)
        y[i]+=rand()
    end

    return x, y
end


function auto_regressive_fitting(tx, ty, M)

    N = length(tx)
    A = []
    for i in 1:N-M
        Ad = ty[i:i+M-1]

        if length(A) == 0
            A = Ad'
        else
            A = vcat(A, Ad')
        end
    end

    # calc parameter vector
    pv = inv(A'*A)*A'*ty[M+1:end]

    y = A*pv

    return y
end


function main()

    tx, ty = get_sin_training()
    plot(tx, ty, "xb")

    M = 4
    y = auto_regressive_fitting(tx, ty, M)

    plot(tx[M+1:end], y, "-r")

    axis("equal")

    show()

end


main()

データフィッテングの三箇条

  • 1 モデルはできるだけシンプルなものから試してみる

  • 2 必ずテストデータと学習データをわける

  • 3 入力データを正規化すると、オーバーフィッティングを防げる場合がある



最小二乗分類

以上の記事で説明した、最小二乗法によるデータフィッテングは、

出力yが任意の数値でしたが、

出力yが有限個の値を取るものを最小二乗分類問題といいます。

例えば、入力に対して、そのデータが真か偽であるかを判断するものです。

下記のような応用例があります。

  • スパムフィルター
  • クレジットカードの不正利用検知
  • 書類の内容分類
  • 病気の診断 (各病気に対する分類器を持つ)

ここで分類の結果は+1と-1しかないと考えると、

分類の結果は下記の4つに分けられます。

  • 1 True positive 検知すべき時に検知した
  • 2 True negative 検知すべきときではない時に検知しなかった。
  • 3 False positive 検知してはいけないのに、検知した (誤検知): タイプI
    1. False negative 検知しないといけないのに、検知しなかった。(検知漏れ): タイプII

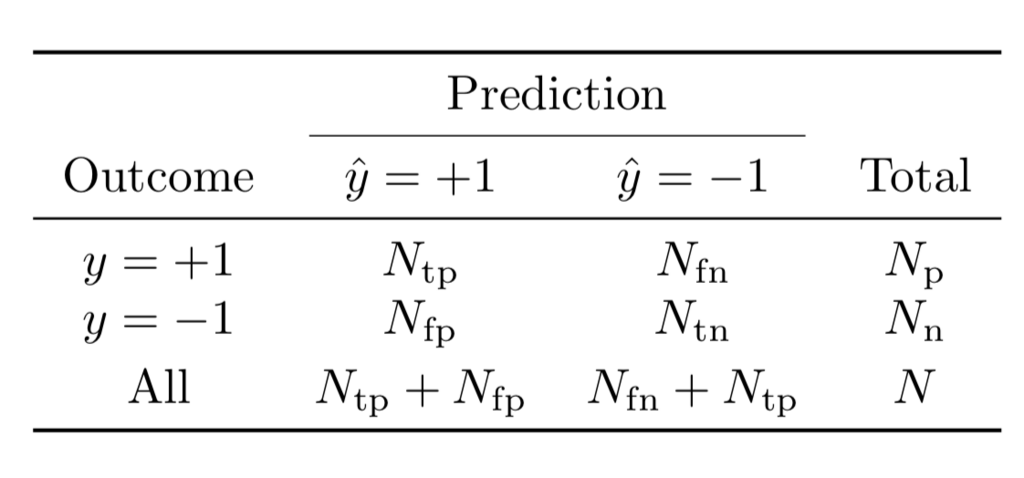

Confusion matrix (混合行列)

一般的に、二値の識別器の性能を評価する時には、

前述の4つの結果をまとめた下記のような表を作成することが多いようです。

f:id:meison_amsl:20180805134457p:plain

これをConfusion matrix(混合行列といいます)

このConfusion matrixを見ることで、

識別器がどのような特徴を持つかを分析しやすくなります。

最小二乗分類器

二値の分類器としては、ロジスティク回帰やSVMが有名ですが、

最小二乗法を使うことにより、二値の分類器を作ることができます。

詳細はテキストをご確認ください。



GItHubリポジトリ

前述のJuliaのコードは下記のリポジトリで公開しています。

github.com
