サポートベクターマシン(Support Vector Machine:SVM)を最適化ライブラリを使って実装してみた。

サポートベクトルマシン (機械学習プロフェッショナルシリーズ)

サポートベクトルマシン (機械学習プロフェッショナルシリーズ)

目次

はじめに

今回は以前紹介した

凸最適化技術の応用例の中で、

myenigma.hatenablog.com

最も有名なものの一つである

サポートベクターマシン(Support Vector Machine:SVM)の技術の概要と、

シンプルなSVMを実際に最適化ライブラリを使って

実装したコードを紹介したいと思います。



線形サポートベクターマシン(Support Vector Machine:SVM)

サポートベクターマシンは、

機械学習における分類アルゴリズムの一つです。

サポートベクターマシン - Wikipedia

aidiary.hatenablog.com

aidiary.hatenablog.com

aidiary.hatenablog.com



かなり古典的な手法ではありますが、

Deep Learningが出る前までは、

分類問題ではかなり精度が高いアルゴリズムであると知られていました。

凸最適化を使っているため、次元数の高い

画像などの分類問題も高速に計算でき、

局所最適値に陥らないため、

結果が安定しているという特徴があります。



また、線形分類問題の場合、

二乗誤差を最小化することで、同じように分類ができますが、

データの誤差などに引きずられてしまうという問題があります。

しかし、SVMはそのようなデータに強いという特徴があります。

サポートベクターマシン - Wikipedia



SVMには、様々な実装があるのですが、

最もシンプルな線形SVMは

下記のような最適化式で表すことができます。

f:id:meison_amsl:20171030020401p:plain

上記の最適化式において、

1/||w||は分類平面からのマージンなので、

||w||を最小化することで、分類平面からのマージンを最大化しています。



通常はLagrangeの未定乗数法を使って、

定式化することが多いですが、

今回は制約条件をそのまま使っています。

また、データが混ざっていても分類平面を計算できるように、

スラック変数を使って、制約条件を緩和させています。

(ソフトマージンSVM)



JuliaとJuMPを使った線形SVMの実装

ここでは、Juliaと、

myenigma.hatenablog.com

Juliaの最適化ライブラリJuMPを使って

myenigma.hatenablog.com

線形SVMを解くサンプルコードを書いてみました。

#
# Linear Support Vector Machine sample with JuMP
#
# author: Atsushi Sakai
#

using PyCall
using Distributions
using JuMP
using CPLEX

solver = CplexSolver(CPX_PARAM_SCRIND=0)
@pyimport matplotlib.pyplot as plt

const λ = 1.0

function lsvm(x, y)

    model = Model(solver=solver)
    @variable(model, w[1:length(x[1,:])])
    @variable(model, b)
    @variable(model, s[1:length(x[:,1])] >= 0.0)

    for i in 1:length(x[:,1])
        @constraint(model, (y[i]*(w'*x[i,:] - b)) -1 >= -s[i])
    end

    obj = w'*w + λ*sum(s)

    @objective(model, Min, obj)

    status = solve(model)

    w_vec = getvalue(w)
    b_vec = getvalue(b)

    println("w:",w_vec)
    println("b:",b_vec)

    return w_vec, b_vec
end


function main()
    println(PROGRAM_FILE," start!!")

    d1 = hcat(rand(Normal(-1, 2), 100), rand(Normal(5, 2), 100))
    d2 = hcat(rand(Normal(1, 2), 100), rand(Normal(2, 2), 100))
    d = vcat(d1,d2)
    c = vcat([1 for i in 1:100], [-1 for i in 1:100])

    w, b = lsvm(d, c)

    seq = [i for i in minimum(d[:,1]):0.1:maximum(d[:,1])]
    plt.plot(seq, -(w[1] * seq - b)/ w[2] , "-k")
    plt.plot(d1[:,1],d1[:,2],"or")
    plt.plot(d2[:,1],d2[:,2],"ob")
    plt.axis("equal")
    plt.grid(true)
    plt.show()

    println(PROGRAM_FILE," Done!!")
end


if contains(@__FILE__, PROGRAM_FILE)
    @time main()
end

github.com



x-y平面で、2つのガウス分布からデータを生成し、

それらを線形SVMで分類する線を決定しています。

f:id:meison_amsl:20171029081414p:plain



上記のコードでは、スラック変数を使って制約条件を

緩和しているので、それぞれのデータが混ざっていても

分割線が引けていることがわかります。



非線形SVM

先程説明した線形SVMは、

二種類のデータを線形に分類することができますが、

非線形な分類はできません。

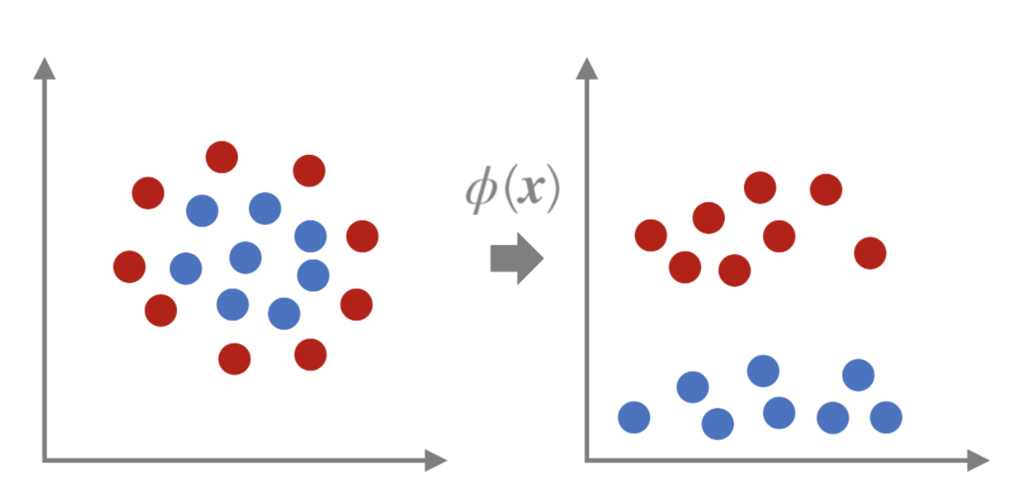

例えば、下記の左側のような2Dの点群の場合、

分類線は円で表現されるべきであり、

線形分類をするには無理があります。

しかし、下の右図のように、

この入力の点群をある関数で別の空間にマッピングすることで、

別の空間内では線形分類だが、元の空間では非線形に分類する手法があります。

f:id:meison_amsl:20171030044541p:plain

これを非線形SVMといい、

変換する関数をカーネル、

このカーネルを使う方法をカーネルトリックというようです。

qiita.com

shogo82148.github.io



このカーネルトリックをわかりやすく説明する動画として

下記があります。



カーネルとして使われる関数は、

多項式カーネルや、

ラジアル基底関数(RBF, radial basis function)カーネルなどが

有名なようです。

qiita.com



非線形SVMの詳細は

前述のリンク先の資料を参照ください。



JuliaとJuMPを使った非線形SVMの実装

続いて、前述のシンプルな非線形SVMを

JuliaとJuMPで実装してみました。



今回は、3つのガウス分布のデータを生成し、

その内2つのガウス分布のデータを一つのクラスタであるとしました。

残りの一つのガウス分布のデータはもう片方のクラスタとします。

このような場合、前述の線形SVMで分類するのは非常に難しくなります。



カーネルとしては非常にシンプルな二次多項式のカーネルとしました。

このカーネルを選んだ理由は特にありません。

このカーネルを使うことにより、二次元のx-yのデータが、

3次元のカーネル空間にリマッピングされ、

そのカーネル空間で線形SVMを解く形になります。



下記がJuliaのコードです。

#
# Non linear support vector machine with JuMP
#
# author: Atsushi Sakai
#

using PyCall
using Distributions
using JuMP
using CPLEX

solver = CplexSolver(CPX_PARAM_SCRIND=0)
@pyimport matplotlib.pyplot as plt

const λ = 1.0

function kernel(x1, x2)
    y1 = x1^2
    y2 = sqrt(2)*x1*x2
    y3 = x2^2
    return [y1,y2,y3]
end

function fit(x, w, b)
    if (w'*x - b) -1 >= 0
        return true
    else
        return false
    end
end

function nsvm(x, y)

    model = Model(solver=solver)
    @variable(model, w[1:length(x[1,:])])
    @variable(model, b)
    @variable(model, s[1:length(x[:,1])] >= 0.0)

    for i in 1:length(x[:,1])
        @constraint(model, (y[i]*(w'*x[i,:] - b)) -1 >= -s[i])
    end

    obj = w'*w + λ*sum(s)

    @objective(model, Min, obj)

    status = solve(model)

    w_vec = getvalue(w)
    b_vec = getvalue(b)

    println("w:",w_vec)
    println("b:",b_vec)

    return w_vec, b_vec
end


function main()
    println(PROGRAM_FILE," start!!")

    d1 = hcat(rand(Normal(3, 1), 50), rand(Normal(5, 1), 50))
    d2 = hcat(rand(Normal(-3, 1), 50), rand(Normal(-5, 1), 50))
    d3 = hcat(rand(Normal(1, 1), 100), rand(Normal(2, 1), 100))
    d = vcat(d1,d2,d3)
    c = vcat([1 for i in 1:100], [-1 for i in 1:100])

    nd = nothing
    for i in 1:length(d[:,1])
        if nd == nothing
            nd = kernel(d[i,1], d[i,2])
        else
            nd = hcat(nd, kernel(d[i,1], d[i,2]))
        end
    end
    nd = nd'

    w, b = nsvm(nd, c)

    seqx = [i for i in minimum(d[:,1]):0.5:maximum(d[:,1])]
    seqy = [i for i in minimum(d[:,2]):0.5:maximum(d[:,2])]

    for ix in seqx
        for iy in seqy
            if fit(kernel(ix, iy), w, b)
                plt.plot(ix, iy , "xk")
            else
                plt.plot(ix, iy , "ok")
            end
        end
    end

    plt.plot(d1[:,1],d1[:,2],"or")
    plt.plot(d2[:,1],d2[:,2],"or")
    plt.plot(d3[:,1],d3[:,2],"ob")
    plt.axis("equal")
    plt.grid(true)
    plt.show()

    println(PROGRAM_FILE," Done!!")
end


if contains(@__FILE__, PROGRAM_FILE)
    @time main()
end

github.com



上記のコードを実行すると、

下記のような結果が得られます。

f:id:meison_amsl:20171031082159p:plain

上記の図で、背景の黒い丸点とバツ点は、

非線形SVMで各点を識別した結果です。

領域の右上と左下で、

非線形に識別できていることがわかります。

この形状はカーネルの種類やパラメータにもよるのですが、

それっぽく識別できていることがわかります。



参考資料

myenigma.hatenablog.com

myenigma.hatenablog.com

myenigma.hatenablog.com

myenigma.hatenablog.com

myenigma.hatenablog.com

myenigma.hatenablog.com
