PythonによるDubinsパスプランニングサンプルプログラム

Robot Motion: Planning and Control (Artificial Intelligence Series)

Robot Motion: Planning and Control (Artificial Intelligence Series)

  • 作者: Michael Brady,John Hollerbach,Timothy L. Johnson,Tomás Lozano-Pérez,Matthew T. Mason
  • 出版社/メーカー: The MIT Press
  • 発売日: 1983/03/10
  • メディア: ハードカバー
  • この商品を含むブログを見る

目次

はじめに

以前、移動ロボットにおける

パスプランニングアルゴリズムとして、

Dynamic Window Approachや、

myenigma.hatenablog.com

ダイクストラ法,

myenigma.hatenablog.com

A*法

myenigma.hatenablog.com

Rapidly-Exporing Random Trees

myenigma.hatenablog.com

などのアルゴリズムとサンプルコードを紹介しましたが、

今回は、Dubins Pathという非常に古典的でありながら、

シンプルなアプリケーションでは、

未だによく使われるパスプランニングの技術を紹介し、

シンプルなPythonサンプルコードを紹介したいと思います。



Dubins Pathとは?

Dubinsパスとは、

1957年にDubinsによって提案されたコース生成手法です。



スタート地点とゴール地点の(x,y,yaw)と、

旋回曲率を与えることで、

2つの旋回コースと直線を使って、

スタート地点から、ゴール地点までの最短コースを生成することができます。



このDubinsパスは非常にシンプルでありながら、

理論的に最短コースを生成できるため、

車両型のロボットや、海中ロボット、

飛行ロボットのコース生成などによく使用されるようです。



Dubins Pathの概念

Dubinsパスは、

二次元空間上の2つの位置(x,y)と姿勢(yaw)、

そして旋回コースの旋回半径を与えると、

二点間の理論的最短のパスを生成してくれます。

しかし、車両は前進のみするという条件があります。



Dubinsのパスでは、下記の図のように、

二点間のパスを3つの部分に分け、

それらの部分がそれぞれ右旋回、左旋回、直線の

いずれかで表されるとしています。

f:id:meison_amsl:20170501085410p:plain

f:id:meison_amsl:20170501085449p:plain

ここで、右旋回をR, 左旋回をL, 直線をSとします。

すると、上記の一つ目のコースはRSL,

二つ目のコースはRSRのようにカテゴライズできます。



Dubinsの功績は、

上記の二点2D状態量を結ぶ最短コースは、

下記の6つのコースカテゴリのいずれかになるということを

理論的に証明したことです。

f:id:meison_amsl:20170501091936p:plain

また、それぞれのコース形状は、

幾何学的関係から非常に簡単に計算することができます。

参照: Classification of the Dubins set



下記の図は、ある二点2D状態量(2つの矢印)を結ぶ

それぞれのコースを計算したものです。

6種類コースがあるのですが、

下記の条件だと2つのコースが生成出来なかったため、

4つのパスが生成されています。

f:id:meison_amsl:20170501082248p:plain



Dubinsパスでは、上記の6本のコースを生成し、

その中から最もパスの長さが短いコースを最短コースとします。

前述の通り、このコースは円と直線で構成されたコースとしては、

理論的に最短になることが知られています。



Pythonサンプルコード

下記がPythonサンプルコードです。

mainの部分を見てもらえると分かる通り、

startとendの状態量と旋回半径を与えると、

最短コースが返ってきます。



#! /usr/bin/python
# -*- coding: utf-8 -*-
"""
Dubins path planner sample code
author Atsushi Sakai(@Atsushi_twi)
License MIT
"""
import math


def mod2pi(theta):
    return theta - 2.0 * math.pi * math.floor(theta / 2.0 / math.pi)


def pi_2_pi(angle):
    while(angle >= math.pi):
        angle = angle - 2.0 * math.pi

    while(angle <= -math.pi):
        angle = angle + 2.0 * math.pi

    return angle


def LSL(alpha, beta, d):
    sa = math.sin(alpha)
    sb = math.sin(beta)
    ca = math.cos(alpha)
    cb = math.cos(beta)
    c_ab = math.cos(alpha - beta)

    tmp0 = d + sa - sb

    mode = ["L", "S", "L"]
    p_squared = 2 + (d * d) - (2 * c_ab) + (2 * d * (sa - sb))
    if p_squared < 0:
        return None, None, None, mode
    tmp1 = math.atan2((cb - ca), tmp0)
    t = mod2pi(-alpha + tmp1)
    p = math.sqrt(p_squared)
    q = mod2pi(beta - tmp1)
    #  print(math.degrees(t), p, math.degrees(q))

    return t, p, q, mode


def RSR(alpha, beta, d):
    sa = math.sin(alpha)
    sb = math.sin(beta)
    ca = math.cos(alpha)
    cb = math.cos(beta)
    c_ab = math.cos(alpha - beta)

    tmp0 = d - sa + sb
    mode = ["R", "S", "R"]
    p_squared = 2 + (d * d) - (2 * c_ab) + (2 * d * (sb - sa))
    if p_squared < 0:
        return None, None, None, mode
    tmp1 = math.atan2((ca - cb), tmp0)
    t = mod2pi(alpha - tmp1)
    p = math.sqrt(p_squared)
    q = mod2pi(-beta + tmp1)

    return t, p, q, mode


def LSR(alpha, beta, d):
    sa = math.sin(alpha)
    sb = math.sin(beta)
    ca = math.cos(alpha)
    cb = math.cos(beta)
    c_ab = math.cos(alpha - beta)

    p_squared = -2 + (d * d) + (2 * c_ab) + (2 * d * (sa + sb))
    mode = ["L", "S", "R"]
    if p_squared < 0:
        return None, None, None, mode
    p = math.sqrt(p_squared)
    tmp2 = math.atan2((-ca - cb), (d + sa + sb)) - math.atan2(-2.0, p)
    t = mod2pi(-alpha + tmp2)
    q = mod2pi(-mod2pi(beta) + tmp2)

    return t, p, q, mode


def RSL(alpha, beta, d):
    sa = math.sin(alpha)
    sb = math.sin(beta)
    ca = math.cos(alpha)
    cb = math.cos(beta)
    c_ab = math.cos(alpha - beta)

    p_squared = (d * d) - 2 + (2 * c_ab) - (2 * d * (sa + sb))
    mode = ["R", "S", "L"]
    if p_squared < 0:
        return None, None, None, mode
    p = math.sqrt(p_squared)
    tmp2 = math.atan2((ca + cb), (d - sa - sb)) - math.atan2(2.0, p)
    t = mod2pi(alpha - tmp2)
    q = mod2pi(beta - tmp2)

    return t, p, q, mode


def RLR(alpha, beta, d):
    sa = math.sin(alpha)
    sb = math.sin(beta)
    ca = math.cos(alpha)
    cb = math.cos(beta)
    c_ab = math.cos(alpha - beta)

    mode = ["R", "L", "R"]
    tmp_rlr = (6.0 - d * d + 2.0 * c_ab + 2.0 * d * (sa - sb)) / 8.0
    if abs(tmp_rlr) > 1.0:
        return None, None, None, mode

    p = mod2pi(2 * math.pi - math.acos(tmp_rlr))
    t = mod2pi(alpha - math.atan2(ca - cb, d - sa + sb) + mod2pi(p / 2.0))
    q = mod2pi(alpha - beta - t + mod2pi(p))
    return t, p, q, mode


def LRL(alpha, beta, d):
    sa = math.sin(alpha)
    sb = math.sin(beta)
    ca = math.cos(alpha)
    cb = math.cos(beta)
    c_ab = math.cos(alpha - beta)

    mode = ["L", "R", "L"]
    tmp_lrl = (6. - d * d + 2 * c_ab + 2 * d * (- sa + sb)) / 8.
    if abs(tmp_lrl) > 1:
        return None, None, None, mode
    p = mod2pi(2 * math.pi - math.acos(tmp_lrl))
    t = mod2pi(-alpha - math.atan2(ca - cb, d + sa - sb) + p / 2.)
    q = mod2pi(mod2pi(beta) - alpha - t + mod2pi(p))

    return t, p, q, mode


def dubins_path_planning_from_origin(ex, ey, eyaw, c):
    # nomalize
    dx = ex
    dy = ey
    D = math.sqrt(dx ** 2.0 + dy ** 2.0)
    d = D / c
    #  print(dx, dy, D, d)

    theta = mod2pi(math.atan2(dy, dx))
    alpha = mod2pi(- theta)
    beta = mod2pi(eyaw - theta)
    #  print(theta, alpha, beta, d)

    planners = [LSL, RSR, LSR, RSL, RLR, LRL]

    bcost = float("inf")
    bt, bp, bq, bmode = None, None, None, None

    for planner in planners:
        t, p, q, mode = planner(alpha, beta, d)
        if t is None:
            #  print("".join(mode) + " cannot generate path")
            continue

        cost = (abs(t) + abs(p) + abs(q))
        if bcost > cost:
            bt, bp, bq, bmode = t, p, q, mode
            bcost = cost

    #  print(bmode)
    px, py, pyaw = generate_course([bt, bp, bq], bmode, c)

    return px, py, pyaw, bmode, bcost


def dubins_path_planning(sx, sy, syaw, ex, ey, eyaw, c):
    """
    Dubins path plannner
    input:
        sx x position of start point [m]
        sy y position of start point [m]
        syaw yaw angle of start point [rad]
        ex x position of end point [m]
        ey y position of end point [m]
        eyaw yaw angle of end point [rad]
        c curvature [1/m]
    output:
        px
        py
        pyaw
        mode
    """

    ex = ex - sx
    ey = ey - sy

    lex = math.cos(syaw) * ex + math.sin(syaw) * ey
    ley = - math.sin(syaw) * ex + math.cos(syaw) * ey
    leyaw = eyaw - syaw

    lpx, lpy, lpyaw, mode, clen = dubins_path_planning_from_origin(
        lex, ley, leyaw, c)

    px = [math.cos(-syaw) * x + math.sin(-syaw) *
          y + sx for x, y in zip(lpx, lpy)]
    py = [- math.sin(-syaw) * x + math.cos(-syaw) *
          y + sy for x, y in zip(lpx, lpy)]
    pyaw = [pi_2_pi(iyaw + syaw) for iyaw in lpyaw]
    #  print(syaw)
    #  pyaw = lpyaw

    #  plt.plot(pyaw, "-r")
    #  plt.plot(lpyaw, "-b")
    #  plt.plot(eyaw, "*r")
    #  plt.plot(syaw, "*b")
    #  plt.show()

    return px, py, pyaw, mode, clen


def generate_course(length, mode, c):

    px = [0.0]
    py = [0.0]
    pyaw = [0.0]

    for m, l in zip(mode, length):
        pd = 0.0
        if m is "S":
            d = 1.0 / c
        else:  # turning couse
            d = math.radians(3.0)

        while pd < abs(l - d):
            #  print(pd, l)
            px.append(px[-1] + d * c * math.cos(pyaw[-1]))
            py.append(py[-1] + d * c * math.sin(pyaw[-1]))

            if m is "L":  # left turn
                pyaw.append(pyaw[-1] + d)
            elif m is "S":  # Straight
                pyaw.append(pyaw[-1])
            elif m is "R":  # right turn
                pyaw.append(pyaw[-1] - d)
            pd += d
        else:
            d = l - pd
            px.append(px[-1] + d * c * math.cos(pyaw[-1]))
            py.append(py[-1] + d * c * math.sin(pyaw[-1]))

            if m is "L":  # left turn
                pyaw.append(pyaw[-1] + d)
            elif m is "S":  # Straight
                pyaw.append(pyaw[-1])
            elif m is "R":  # right turn
                pyaw.append(pyaw[-1] - d)
            pd += d

    return px, py, pyaw


def plot_arrow(x, y, yaw, length=1.0, width=0.5, fc="r", ec="k"):
    u"""
    Plot arrow
    """
    import matplotlib.pyplot as plt

    if not isinstance(x, float):
        for (ix, iy, iyaw) in zip(x, y, yaw):
            plot_arrow(ix, iy, iyaw)
    else:
        plt.arrow(x, y, length * math.cos(yaw), length * math.sin(yaw),
                  fc=fc, ec=ec, head_width=width, head_length=width)
        plt.plot(x, y)


if __name__ == '__main__':
    print("Dubins path planner sample start!!")
    import matplotlib.pyplot as plt

    start_x = 1.0  # [m]
    start_y = 1.0  # [m]
    start_yaw = math.radians(45.0)  # [rad]

    end_x = -3.0  # [m]
    end_y = -3.0  # [m]
    end_yaw = math.radians(-45.0)  # [rad]

    curvature = 1.0

    px, py, pyaw, mode, clen = dubins_path_planning(start_x, start_y, start_yaw,
                                                    end_x, end_y, end_yaw, curvature)

    plt.plot(px, py, label="final course " + "".join(mode))

    # plotting
    plot_arrow(start_x, start_y, start_yaw)
    plot_arrow(end_x, end_y, end_yaw)

    #  for (ix, iy, iyaw) in zip(px, py, pyaw):
    #  plot_arrow(ix, iy, iyaw, fc="b")

    plt.legend()
    plt.grid(True)
    plt.axis("equal")
    plt.show()

上記のコードは下記でも公開しています。

github.com

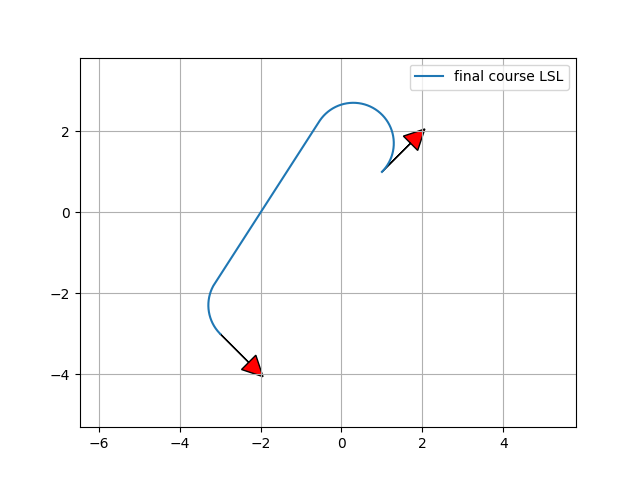

下記は上記のサンプルコードの処理結果です。

f:id:meison_amsl:20170501082255p:plain

f:id:meison_amsl:20170501082307p:plain

f:id:meison_amsl:20170501144708p:plain



上記の結果を見ると分かる通り、

二次元空間上の二点と旋回半径を指定すると、

最短コースができていることがわかります。



Dubinsパスのその他の使い道

Dubinsパスは上記のようなコース生成以外にも、

二点の2D状態量を評価するのに使用されることがあります。



Dubinsコースの最適コースの長さをDubins metricといい、

RRTなどのサンプリングベースのパスプランニングアプローチの

評価関数として使用することが多いようです。
